BONGKAR-PASANG PC
Sebelum kita memulai merakit sebuah PC, persiapkan terlebih dahulu komponen-komponen yang dibutuhkan, seperti casing(termasuk catu daya), mother board, prosesor beserta heatsink dan kipasnya, memory, VGA Card (jika VGA onboard tidak tersedia pada motherboard), harddisk, CDROOM/DVDROOM, floppy disk drive, monitor, speaker, keyboard, mouse, dan card yang dibutuhkan. Selain komponen di atas, persiapkan CD driver, CD sistem operasi, dan CD perangkat lunak lain yang dibutuhkan
Persiapkan alat alat:Tang,Sarung Tangan,Obeng,Kamera,Buku Manual Motherboard,Pinset,dll
Dalam tugas ini kami menggunakan tang multifungsi (ada obeng set,pencongkel heatsink processor,pisau,dll dlm satu alat)
Spesifikasi PC :
AMD Athlon Xp 1900+ 1.6Ghz
DDR 256 Mb PC 3200 (dua buah)
Gigabyte ATI Radeon 9250 128 MB
Seagate 40 GB 7200 Baracuda
Case Simbadda C2732D Black PSU Simbadda 350 W
Samsung DVD 16x
LG CD 52x
Motherboard Merek A-Plus namun Belum diketahui Jenisnya
Proses Pembongkaran
Buka baut case
Tarik penutup samping case
Cabut Kabel kipas penutup case
Buka Juga yang sebelah sampingnya
Tarik Penutup Samping
Penutrup samping sudah terbuka
Cabut kabel IDE DVD ROM+kbl powernya
Cabut kabel IDE CD ROM+kbl powernya
Cabut Juga Kabel Floppy dan IDE Harddisk+powernya
Cabut kabel IDE yg nempel di Motherboard
Kabel sudah dicabut
Kabel IDE yang sudah dicabut
Cabut kabel optical drive
Kabel Sudah dicabut
Kabel IDE+optical drive yang sudah dicabut
Lepaskan baut penyangga harddisk
Lepaskan jg yg di sisi sebelahnya
harddisk sudah dicabut
harddisk yang telah dilepas
cabut baut floppy drive
cabut jg yg di sisi sebelahnya
tekan floppy drive ke dalam
tarik floppy drive
floppy drive (di sebelah harddisk)
cabut baut penyangga CD ROM
cabut jg yg di sisi sebelahnya
Dorong CD ROM ke luar
CD ROM sudah dicabut
Cabut baut penyangga DVD ROM
cabut jg yg di sisi sebelahnya
Dorong DVD ROM keluar
DVD ROM sudah dicabut
DVD & CD ROM yang sudah dicabut (Di Atas)
Cabut Kabel Kipas Case
Kabel Sudah dicabut
Cabut Kabel Power Supply
Tekan Penguncinya
Kabel Sudah Dicabut
Cabut Kabel Front Panel USB & Mic Case
Kabel sudah dicabut
Cabut Kabel Fan Processor
Kabel Sudah dicabut
Cabut Kabel Tombol Power Case
Kabel Sudah dicabut
Cabut Kabel Tombol Reset Case
Kabel Sudah Dicabut
Cabut Kabel HDD indicator
Kabel Sudah dicabut
Cabut Speaker
Speaker Sudah dicabut
Cabut Baut Penyangga VGA Card
Lepaskan Pengunci VGA Card
Pengunci sudah dilepas
Tarik sedikit agar lepas dari pengunci
Tarik dan lepaskan
VGA Card sudah dilepas
VGA Card yang sudah dilepas
Buka Pengunci RAM
RAM Akan Naik dengan sendirinya
Cabut RAM
RAM sudah dicabut
Buka Pengunci RAM
RAM Akan Naik dengan sendirinya
Cabut RAM
2 Buah RAM yang sudah dicabut
Congkel pengunci heatsink dngn alat khusus
ini sangat sulit jd hati hati
Akhirnya bisa dicongkel juga
Heatsink berhasil dilepas
Heatsink yang sudah dilepas
Tarik/Tekan Pengunci Processor
Processor akan naik dengan sendirinya
Cabut Processor (Jangan pegang bawahnya)
Simpan dlm keadaan aman dan pin tidak tersentuh apapun
Cabut Baut Pengunci Motherboard
Geser Motherboard agar tidak tersangkut I/O shield
Angkat Motherboard
Motherboard Sudah dilepas

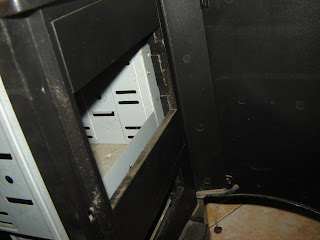

Case Kosong tanpa komponen
Proses Pemasangan
Letakkan Motherboard di atas casing pada tempat yang tepat
Motherboard sudah terletak dengan benar
Pasang Baut Pengunci
Motherboard sudah terpasang
Pasang Processor (Ingat Posisi tanda segitiga dekat engsel pengunci)
Processor sudah dalam posisi yang benar
Tekan Pengunci
Processor sudah terpasang dengan benar
Pasang Heatsink
Tekan Pengunci dengan alat khusus
Heatsink terpasang dengan benar
Pasang kabel Processor Fan
Kabel sudah terpasang
Buka pengunci RAM
Pasang RAM dengan cara ditekan
Pengunci mengunci dengan sendirinya dan RAM terpasang
Lakukan hal yang sama dengan RAM satunya
RAM terpasang dengan benar
Pasang VGA card
Tekan VGA Card dan jangan lupa pasang penguncinya
VGA Card sudah terpasang
Pasang Baut Pengunci
VGA Card terpasang dengan Benar
Pasang Kabel Reset Switch
Kabel Reset Switch Sudah Terpasang
Pasang Kabel Power Switch
Kabel Power Switch Sudah Terpasang
Pasang Kabel HDD indicator
Kabel HDD Indicator Sudah Terpasang
Pasang Kabel VCC
Pasang Kabel USB Panel
Pasang Kabel Microphone front panel dll
Semua Kabel telah dipasang
Pasang Kabel Power Supply
Kabel Power Supply sudah terpasang
Pasang Harddisk (awas jangan terbalik)
Kencangkan baut pengunci (jangan lupa sisi sebelahnya juga)
Pasang Floppy drive
Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)
Pasang CD ROM
Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)
Pasang DVD ROM
Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)
Pasang Kabel Floppy
Pasang Kabel Floppy di Motherboard
Pasang Kabel Optical Drive
Pasang Kabel Optical Drive Sesuai dengan optical drivenya
Pasang Kabel IDE di Harddisk
Pasang Kabel IDE Harddisk di Slot Primary
Pasang Kabel IDE di DVD ROM
Pasang Kabel IDE di CD ROM
Pasang Kabel IDE CD & DVD ROM di slot Secondary
Pasang Kabel Power Optical Drive
Pasang Kabel Power FDD dan Harddisk

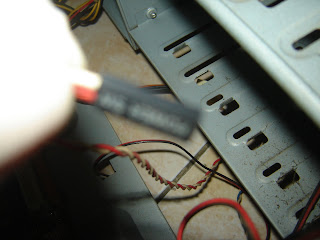

Pasang Kabel Kipas
Kabel Sudah Terpasang
Pasang Baut Pengunci Case
Pasang Baut Pengunci Case
Pemasangan Sudah Selesai
Berikut adalah langkah-langkah bongkar-pasang komputer, dalam bongkar-pasang komputer ini tidak jarang kita menemui kegagalan, kegagalan yang terjadi akan diperingatkan oleh komputer melalui speaker internal dengan perbedaan bunyi beep tertentu. Jika terdengar satu bunyi beep pendek, dan ada tampilan pada layar, maka komputer yang kita rakit telah siap untuk dioperasikan
selamat mencoba
